                                                     單通道紅綠燈控制系統

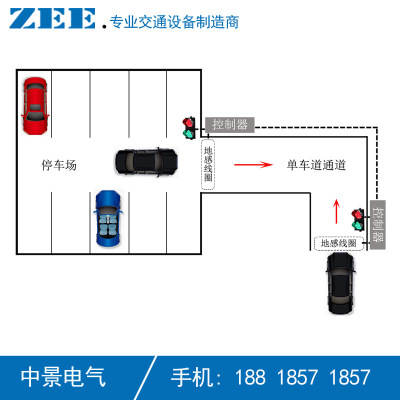

本系統以簡單的施工布線以及完善的控制功能完成對狹長、復雜單車道的雙向通行引導功能，為車輛通行提供便利。系統在單車道進、出口處布設車輛檢測設備，對車輛進出信息完成采集并處理后，通過紅綠燈引導車輛安全、有序通行。

1．紅綠燈

本紅綠燈受主控制器上的繼電器控制，可以通行狀態時顯示綠燈，需要等候時顯示紅燈。

2．紅綠燈控制器

通過內置的雙路車輛檢測器采集車輛進出信息，并控制紅綠燈的顯示。

3．控制方式

1）當入口沒有車輛進入和出口沒有車輛外出時，入口和出口的兩端均為綠燈亮，表示車輛可以進入或外出；
2）當出入口兩端均為綠燈時，若入口有車輛先壓到入口線圈，出口立即變?yōu)榧t燈，入口綠燈不變，入口方向車輛可以連續進入；當所有車輛全部經過出口線圈后，出入口兩端均顯示為綠燈；
3）當出入口兩端均為綠燈時，若出口有車輛先壓到出口線圈，入口立即變?yōu)榧t燈，出口綠燈不變，出口方向車輛可以連續進入；當所有車輛全部經過入口線圈后，出入口兩端均顯示為綠燈；

4）、當有車進入通道后，無論從哪個出入口出來，而且通道內無車時，出入口兩端都恢復為綠燈。
