| 材質 | ABS |
|---|---|
| 工作電壓 | AC187V～AC253V |
| 供電電壓 | 24V |
| 環境溫度 | 溫度：-10℃～+50℃ |
| 監視電流 | 正常監控狀態≤3W |
| 探測方式 | 點型 |
| 外形尺寸 | 121mm×87mm×47mm |
| 相對濕度 | 相對濕度≤95%，不結露 |
| 顏色 | 白色 |
| 重量 | 0.5 |
| 主要適用范圍 | 通用 |
此價格為網絡報價,具體成交優惠折扣價格請電議區域經理：0515-88779233，18962006835。

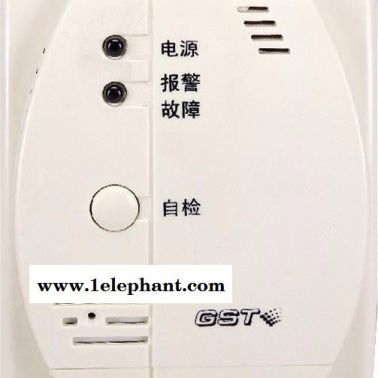

GST-BT（Y，R）002M點型可燃?xì)怏w探測器_價格|接線|安裝說明書
一、特點
GST-BT（Y，R）002M點型可燃?xì)怏w探測器采用半導體氣敏元件，工作穩定，采用與底座插接安裝方式，安裝簡單，接線方便，此類報警器采用DC24V集中供電，與我公司生產的各類火災報警控制器配合應用。用于家庭、賓館、公寓等存在可燃?xì)怏w的場所進行安全監控?？商峁┯糜诳刂仆L(fēng)換氣設備的無源常開觸點和控制燃?xì)夤艿离姶砰y的有源觸點。適用于探測天然氣、液化石油氣、人工煤氣。
二、主要技術指標
(1) 檢測元件：半導體自然擴散式
(2) 工作電壓：DC24V，允許范圍DC12V～DC28V
(3) 功耗：
GST-BT/Y002M：正常監視≤0.8W
報警狀態≤3W
GST-BR002M： 正常監視≤1.5W
報警狀態≤4W
(4) 報警濃度：
天然氣(BT系列)： 3000×10-6 (6%LEL)
人工煤氣(BR系列)： 400×10-6 ( 1%LEL)
液化石油氣(BY系列)：2000×10-6 (10%LEL)
(5) 預熱時間：3分鐘～6分鐘
(6) 報警方式：紅色指示燈緊急閃爍，并伴有間歇蜂鳴聲
(7) 輸出觸點：
無源常開觸點：24V/1A
有源觸點：適用于DC12V單向直流脈沖電磁閥，電磁閥驅動能力：1000μF電容放電
(8) 使用環境：
溫度：-10℃～+50℃
相對濕度≤95%，不結露
(9) 編碼方式：十進制電子編碼
(10) 外形尺寸：
121mm×87mm×58.5mm（帶底座）
三、結構特征、安裝與布線
GST-BT（Y,R）002M點型可燃?xì)怏w探測器由兩部分構成：探測器及底座，其結構特征如圖1- 23所示：
圖1- 23
安裝方法：
首先將探測器底座固定在86H50預埋盒上（注意底座的安裝方向：應將底座上的箭頭向上安裝），然后根據接線端子說明，將引線固定到底座上，再將探測器安裝到底座上，其安裝示意圖如圖1- 24所示。
圖1- 24
其對外接線端子示意圖如圖1- 25：
圖1- 25
其中：
D1、D2：接電源總線，無極性
Z1、Z2：接信號總線，無極性
K1、K2：無源常開觸點，在報警時觸點閉合
V+、V-：接管道電磁閥，探測器連續報警3s～7s后，V+、V-之間輸出一個正向12V脈沖
布線要求：信號線Z1、Z2，K1、K2及V＋、V-可選用截面積≥1.0mm2的阻燃RVS型銅芯線；電源線D1、D2、應選用截面積≥2.5mm2的阻燃BV型線。
