1 　概述
　　電流互感器（簡稱CT）在運行中如果二次繞組開路或一次繞組流過異常電流（如雷電流、諧振過電流，電容充電電流、電感啟動電流等），都會在二次側產生數千伏甚至上萬伏的過電壓。這不僅會使CT和二次設備損壞，也嚴重威脅運行人員的生命安全，并造成重大經濟損失。采用電流互感器二次過電壓保護器（簡稱ACTB**能夠有效防止因電流互感器二次側異常高電壓引起的事故。我公司生產的ACTB主要應用于各種CT二次側的異常過電壓保護。正常工作時，互感器二次側處于近似短路狀態，輸出電壓很低，一旦CT二次開路，出現異常尖峰過電壓時它能立即響應限壓，延時短路，從而起到保護作用，并且在面板上顯示故障的部位，并有無源節點信號輸出。電路故障排除后，重新正常工作。與同行比較我公司生產的ACTB具備輸入電路保護功能,輔助電源交直流通用，工作范圍寬等優點。
　　保護器應用于各種CT二次側的差動繞組、過流繞組、測量繞組、母線保護繞組、備用繞組等。

2 　型號說明

3 　技術參數

4 　外形及尺寸

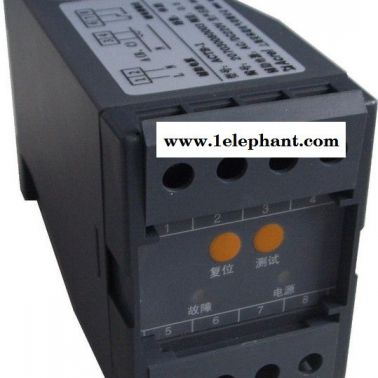

　　ACTB-1

　　ACTB-3

　　ACTB-6

5 　接線端子
　　一般情況下，互感器均連接在A、B、C三相上，少數連接在兩相上，個別連接在一相上。絕大多數均為星形連接，少數三角形連接。本產品電流互感器為二次繞組星形連接。二次繞組A、B、C對應連接在保護器A、B、C接線端子上。若只用A、B繞組，C相可以不接線，不會影響保護器的正常工作。

　　ACTB-1

　　ACTB-3

　　ACTB-6

  6 　應用方案
