首頁 > 供應產品 > Watchfuleye美國警惕眼WTH-40/C/R/4P系列 電源防雷器

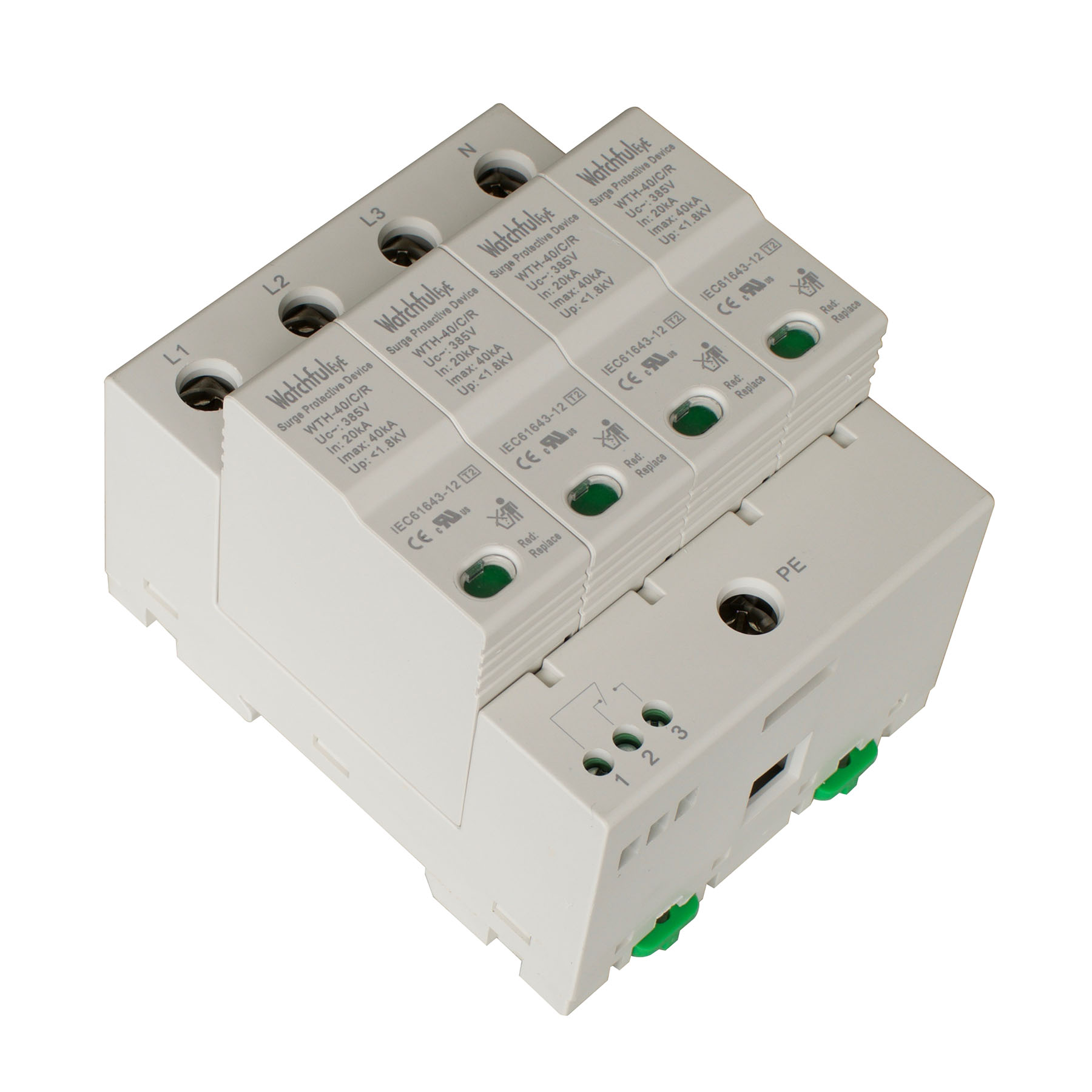

Watchfuleye美國警惕眼WTH-40/C/R/4P系列 電源防雷器
單價 面議對比
詢價 暫無
瀏覽 1080
發貨 上海預售，付款后10天內
標稱放電電流 20KA
產品認證 UL
過期 長期有效
更新 2021-08-10 15:33

詳細信息
標稱放電電流 20KA
產品認證 UL
類型 避雷器
最大放電電流 40KA
品牌 Watchfuleye
型號 WTH-40/C/R/4P系列
加工定制 是

特點描述 符合標準: GB18802.1，IEC 61643-1，UL1449
應用場合: 分支配電柜
插拔結構的設計，便于維護更換
WTH-40/C/R/4P系列
型號 Uc(AC/DC) Up Ures 貨號
WTH-40/C/R/4P-75 75/100V 1.0kV 0.6kV CN120051
WTH-40/C/R/4P-115 115/150V 1.2kV 0.7kV CN120052
WTH-40/C/R/4P-150 150/200V 1.3kV 0.8kV CN120053
WTH-40/C/R/4P-275 275/350V 1.5kV 1.0kV CN120054
WTH-40/C/R/4P-320 320/400V 1.7kV 1.1kV CN120055
WTH-40/C/R/4P-385 385/500V 1.8kV 1.2kV CN120056
WTH-40/C/R/4P-420 420/600V 1.9kV 1.4kV CN120057
WTH-40/C/R/4P-550 550/700V 2.4kV 1.8kV CN120058
WTH-40/C/R/4P-690 690/800V 2.7kV 2.1kV CN120059
※ Uc: 最大持續工作電壓 ※ 頻率: 50/60Hz (交流)
※ Up: 電壓保護水平 ※ Ures @6kV/3kA: 殘壓
Technical Data
GB18802.1/IEC61643-1標準 二級浪涌保護
IEEE標準應用場合 B & A
標稱放電電流 (In) 20kA
最大放電電流 (Imax) 40kA
沖擊電流 (Iimp) N/A
保護模式 L-PE, N-PE
浪涌保護元器件 MOV
續流 (If) 無
響應時間 (tA) <25ns
漏電流 (在75%U1mA下) <20μA
熱敏脫扣保護 有
IP保護等級 IP 20
短路電流耐受能力 (SCCR) 20kA rms
最大后備保險絲 80A gL (空開: <40A)
3kA環境下的壽命 (8/20μs) >5000次
使用環境溫度 -40°C~80°C
使用環境濕度 0%~95%不凝露
使用最高海拔 3000米
接線能力 35mm2 (硬線) / 25mm2 (多股軟線)
剝線長度 15mm
最大螺絲扭力 3.5Nm
安裝方式 35mm標準導軌
模塊寬度 72mm (4TE)
外殼材料 PA66塑料 (UL94 V-0)
模塊結構 模塊插拔式設計
凈重 429g
產品尺寸 (W×H×D) 72mm×90mm×69mm
遙信配件 有
線路最大負載 AC:125V/1A
最大線經 1.5mm2
剝線長度 6-7mm
最大螺絲扭力 0.25Nm
電氣原理圖
產品尺寸圖
故障指示
