| 制造商 | 天華中威科技有限公司 |
|---|---|
| 品牌 | 天華 |

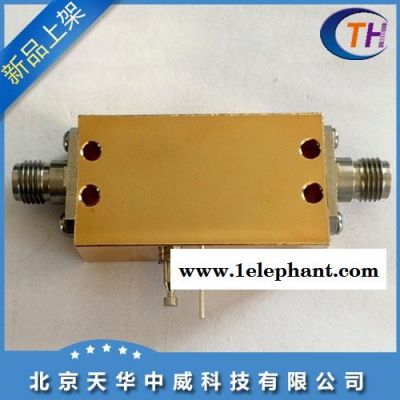

| 型號 | TSP-220470M3-VA |
| 加工定制 | 是 |
| 最大輸入頻率 | 220– 470 MHz |
特性
? 寬帶, 可用范圍 220– 470 MHz
? 相位變化范圍 360° MIN
? 單一電壓控制
應用
? 電子
? 軍事雷達
? 測試設備
技術指標
| 指標參數 | 測試條件 | 最小值. | 典型值. | 最大值 | 單位 |
| 頻率范圍 |
| 220 |
| 470 | MHz |
| 相位變化范圍 |
| - | 360 | - | deg |
| 插入損耗 |
| - | 4 | - | dB |
| 入口(出口)回波損耗 |
| - | -10 | - | dB |
| 輸入IP3 | | - | 30 | - | dBm |
| 控制電壓范圍 | | 0 | - | 13 | V |
| 調制帶寬 |
| - | 5 | - | MHz |
| 相位的電壓靈敏度 |
| - | 20 | - | deg/Volt |
| 相位的溫度敏感性 |
| - | 0.4 | - | deg/℃ |
測試條件,室溫 25℃唠鹅，阻抗50Ω
