規格	HCX-E+STL
品牌	ELESA
型號	HCX-E+STL

HCX-E-STL

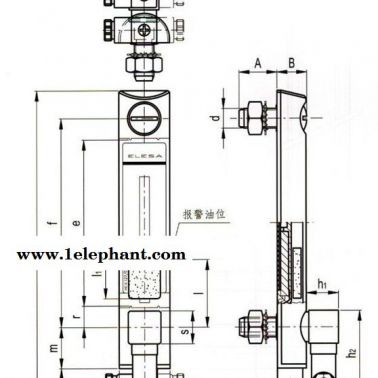

帶電控最低液位傳感器 和電控溫度探測器的 柱式液位指示器



ELESA 原創設計

Technical information

材料

透明聚酰胺基（PA-T）高科技聚合體。耐沖擊度高、溶劑、含添加劑的機油、脂族和芳香烴、汽油、石腦油和磷酸酯。避免與酒精或含酒精的洗滌劑接觸。

螺釘、螺母與密封環

鍍鋅鋼板。

密封環

NBR合成橡膠O型密封環。

浮子

聚酰胺基（PA）膨脹高科技聚合體，黑色，帶在油位降至最低時，用以激活電觸頭的磁性元件；警報閾裝在距下部螺母中心約50mm處（根據ISO3498，在23℃下有CB68型礦物油）。

傳感器托架

聚酰胺基（PA）高科技聚合體制成，防水，黑色，帶內置繼電器（簧片）。繼電器的兩條導線連至兩銷接頭。可提供以下兩種型號： - HCX/E+STL-N.A.：電觸頭常開。 - HCX/E+STL-N.C.：電觸頭常閉。

電控溫度傳感器

帶內置傳感器的鍍鋅鋼螺釘。傳感器由電阻值隨溫度變化的鉑金電阻器制成。

可旋轉兩銷接頭

帶內置電纜襯墊與接頭支架。正面與側面輸出（右側或左側）包括噴水保護裝置【根據表IEC529（參見第503頁），保護等級為IP65】，安裝期間，可通過必要的調整增大保護等級。NBR合成橡膠平密封環。

反差屏

白色噴涂鋁。固定卡子設置在適當?shù)耐獠课膊壑校煞乐蛊聊恢苯咏佑|液體，從而可避免因高溫下液體長時間作用而出現泛黃現象。 可在安裝前取下，以設置標志和文字?！纠纾琈AX-MIN（最大-最?。?。

裝配

- 當螺母可以從容器內固定時，可用附帶的固定螺釘和螺母安裝。 - 當螺母不能從容器內安裝且容器壁夠厚時，可在容器壁上開兩個孔，直接用附帶的螺釘安裝，無需螺母。 - 當螺母不能從容器內安裝且容器壁不夠厚時，可通過提供的固定螺母和快裝套件（參見第1040頁）安裝。 為保證O型密封環的最佳密封性能，建議對螺母施加表中所列的最大力矩，且密封環貼合面的粗糙度應為Ra=3µm。

最高連續工作溫度

90°C（帶油液）。

特征及性能

此類柱式液位指示器可在油位降至最低時發出電信號，以及模擬油溫電信號 通過超聲波焊接裝配，以確保絕對密封。完全由透明材料制成：即使從側面也能以最清晰的視度觀察到油位。

技術說明

在23℃的溫度下，對CB68型液壓系統的礦物油進行實驗室試驗（根據ISO3498）， 且在試驗中逐漸增壓，該產品焊接處可承受的最大壓力為13bar。 在任何情況下，均建議根據實際工作情況驗證產品的適用性。如所用指示器需接觸其它油料或液體，或需在不同的壓力和溫度下使用指示器，請聯系ELESA技術部，或進行測試，以保證正常使用。

兩銷接頭裝配說明

1. 擰松裝在底部的固定螺釘，從指示器上拆下接頭，再取下接頭支架并松開電纜襯墊。 2. 將兩極電纜滑入接頭（標準接頭），并將電線連至相應接頭支架的nr.1和nr.2端子。 3. 將接頭支架壓入相應接頭的要求位置，以進行裝配。 4. 用螺釘將接頭裝在指示器上，再固定電纜襯墊。

電控最低液位傳感器的運行

HCX/E+STL-N.A.型：降至最低液位時，電路閉合。 HCX/E+STL-N.C.型：降至最低液位時，電路開啟。

電控溫度傳感器的運行

溫度傳感器的工作原理是測量鉑元件的電阻變化：100 ohm = 0°C, 138.4 ohm = 100°C. 在較小的溫度范圍內，溫度（T）與電阻（R）間的函數近似于直線：例如，假設0℃至100℃的溫度范圍內為直線，則50℃時的誤差為0.4℃。為精確測量，須將電阻設為直線，以給出準確溫度。國際溫度標準（ITS-90）是對電阻與溫度間函數的最新定義。 圖示為直接測定觸頭電阻值的電阻與溫度間的函數，該函數通過實驗室試驗測得。 總之，我們建議設置補償熱耗散及電纜電阻的系統。 溫度變化1℃，電阻將變化0.384ohm，因此，測量電阻時，即便是出現小誤差，也可能導致溫度測量上的大誤差。 由于信號電平較低，須保持所有線纜遠離電纜、電動機、開關裝置及其它可能發出電噪聲的裝置。使用一端帶屏蔽裝置的屏蔽電纜，可減少干擾。所用電纜較長時，須檢查測量裝置是否能控制該電纜的電阻。
