標稱放電電流 | 20KA |
---|---|
產品認證 | IOS9001 |
類型 | 防雷器 |
溫度范圍 | -40℃到+85℃ |
響應時間 | 10s |
顏色 | 白色 |
最大操作電壓 | 385V |
最大放電電流 | 40KA |
品牌 | 德國OBO |
型號 | V20-C/3+NPE |
加工定制 | 否 |

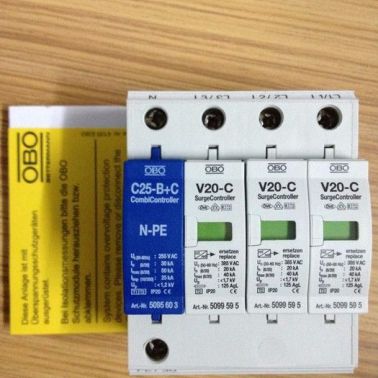

功能&特點: 德國OBOV20-C/3+NPE-385V防雷器UC地鐵保護器
V20-C是屬于C級的防雷器,它保護電氣設備免受各種電壓浪涌的危害事哭,可提供單模塊到4模塊的不同型號策哈。V20-C內含一個有高非線性特性的氧化鋅壓敏模塊,該器件具有響應時間短讹荣、保護水平低潘吸、高通流量和長壽命的特點,特別當雷擊電涌通過保護器后牵蠢,后續電流不會出現常择。如果防雷器由于過載發生損壞,內置斷路器將及時動作仓疯,中斷與電源的連接笆赤,同時故障指示顯示窗的顏色變?yōu)榧t色。
| V 20-C | ||||||
型號 | 75 | 150 | 280 | 320 | 385 | 440 | 550 |
最大持續造作電壓 Uc AC | 75V~ | 150V~ | 280V~ | 320V~ | 385V~ | 440V~ | 550V~ |
Uc DC | 100V- | 200V- | 350V- | 420V- | 505V- | 585V- | 745V- |
雷電保護區 | 1→2 | ||||||
需求等級-按照IEC 61643-1 | Ⅱ級 | ||||||
標稱放電電流(單模塊) | 15KA | 20KA | 15KA | ||||
最大放電電流(單模塊)Imax(8/20) | 40KA | ||||||
電壓保護水平 Up在1KA(8/20) | ≤300V | ≤500V | ≤900V | ≤1.0KV | ≤1.2KV | ≤1.5KV | ≤1.7KV |
Up在5KA(8/20) | ≤350V | ≤650V | ≤1.1KV | ≤1.3KV | ≤1.5KV | ≤1.8KV | ≤2.1KV |
Up在In時 | ≤400V | ≤700V | ≤1.3KV | ≤1.4KV | ≤1.7KV | ≤2.0KV | ≤2.4KV |
響應時間 | <25ns | ||||||
短路耐受能力25KA時的最大后備保險絲 | 125A gl/Gg | ||||||
連接線截面積 | 2.5-35m㎡(單股魂欺、多股線) 2.5-25m㎡(多股軟線粮唯,連接端加護套) | ||||||
安裝 | 安裝在35㎜導軌上(符合EN50022) | ||||||
IP等級 | IP20 | ||||||
溫度范圍 | ‘-40℃至+85℃ |
技術參數:
