特性一覽表 V 25-B+C

使用優點

帶標志端子,安裝簡便

可以應付頻繁的電涌電流的沖擊

B+C聯合保護器匿微，應用于建筑物整體空間較小的場合

只在總配電柜內安裝一套保護器

可插拔式部件

保護器模塊損壞后可以帶電插拔更換

內部連接的保護器底座糊晋，1到4片的底座及模塊數

容易安裝

熱感斷路器和視窗指示裝置

對保護器的工作狀態一目了然

帶NPE火花間隙模塊的保護器

使用范圍廣（適用于TN、TT和IT電網）淹误，
結構更安全

V 25-B+C/NPE 具有反向插入保護

保證保護器模塊簡單、專業的安裝

B+C登記電涌保護器
型號

V 25-B+C

150

320

385

最大持續操作電壓 UC AC
（最大允許操作電壓） UC DC

150 V~
200 V~

330 V~
410 V~

385 V~
505 V~

雷電保護區

0→2

等級－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2
－按照IEC 61643-1

B+C
Ⅰ級→Ⅱ級

測試標準

IEC 61643-1,prEN 61643-1,
E DIN VDE 0675-6:1989-11 and Part 6/A1

按照DIN VDE 0675 Part 6 A1+A2的測試電流
標稱放電電流 In（8/20）

30 kA

整體最大放電電流 Imax（8/20）
V 25-B+C/1
V 25-B+C/2
V 25-B+C/3
V 25-B+C/4

50 kA
100 kA
150 kA
200 kA

最大放電浪涌電流（8/80）根據Vds 2031
V 25-B+C/4 Imax

100 kA

電涌電壓測試（10/350）（按照IEC 61312-1(02.95)設定的雷電流參數）
脈沖電流 Iimp
電量 Q
單位能量 W/R

8 kA
4 As
16 kJ/Ω

7 kA
3.5 As
12 kJ/Ω

7 kA
3.5 As
12 kJ/Ω

1 kA(8/20)時的電壓保護水平 Up
5 kA(8/20)時 Up
In時 Up

≤450 V
≤500 V
≤600 V

≤750 V
≤850 V
≤1150 V

≤1.0 kV
≤1.2 kV
≤1.5 kV

響應時間 TA

<25 ns

短路耐受能力25 kA時的最大后備保險絲

60 A gl/gG

連接線橫截面積

2.5-25 mm2（多股軟線渴肿，連接端加護套）
2.5-35 mm2（單股、多股線）

安裝位置

35 mm導軌（符合EN 50022）

Ip等級

IP 20

溫度范圍 υ

-40℃到+85℃

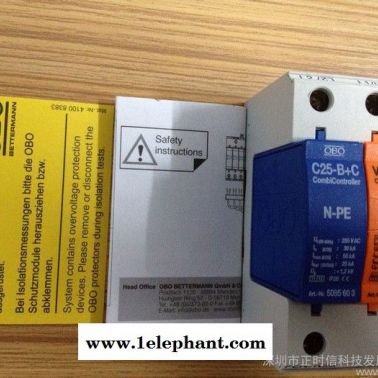

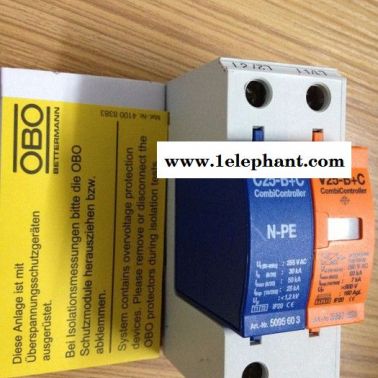

模塊NPE
標稱電壓 UN

C 25-B+C/NPE
230 V/50-60 HZ

100 V下的絕緣電阻 Rins
浪涌電壓測試（10/350）－根據IEC 61312-1(02.95)規定的雷電參數
峰值電流 Iimp
電量 Q
單位能量 W/R
標稱放電電流 In（8/20）
電壓保護水平 Up
響應時間 tA
UC下的后續電流 IF
溫度范圍 υ

>10 GΩ


25 kA
12.5 As
160 kJ/Ω
50 kA
<1.2 kV
<100 ns
100 Arms
-40℃到+85℃
