17年等離子切管機專業生產廠家,滿足30至800mm鋼管各種相貫線切割

----3軸2聯動相貫線切割機? 無需開坡口的管子相貫線切割的解決方案

武漢藍訊數控相貫線技術榮獲“武漢市 創新企業”，“湖北省 創新力的民營企業”，年生產能力500臺。 該設備出口到俄羅斯，印度，墨西哥等國家。

?

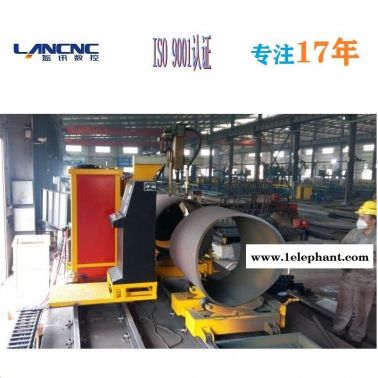

一、武漢藍訊ZLG-32H數控相貫線切割機功能特點

? ? 藍訊公司針對三軸兩聯動切割工藝，開發的三軸兩聯動相貫線參數化編程軟件充分的考慮管件壁厚對相貫斷面的影響，所采用的編程算法可以較好的解決過渡處內外壁的數據處理問題，保證相貫口的正常搭接。
??? 軟件中涵蓋了工程中常見的7個大類21種不同類型的相貫節點類型，而且可以將這些節點進行任意的組合，可滿足油氣管道、簡單管桁架、壓力容器等行業的需求。
1、能在主管上切割多個不同方向、不同直徑的圓柱相貫線孔，滿足支管軸線與主管軸線偏心和非偏心的正交及斜交的條件。
2、能在支管端部切割相貫線端頭，滿足支管軸線與主管軸線偏心和非偏心的垂直相交、傾斜相交的條件。
3、能在圓管端部切割斜截端面。
4、能在圓管上切割焊接彎頭，“蝦米節”兩端斜截?cái)嗝妗?br/>5、能切割與環形主管相交的支管相貫線端頭。
6、能在圓管中部上切割方孔、腰形孔、橢圓孔（方孔及腰形孔可帶圓角）。
7、能進行鋼管截?cái)唷?br/>8、能對管端部開槽。
9、能制作二通、三通等管道接頭。

??

?

我公司設備核心特點：

1、采用拋丸處理，噴塑工藝，油漆附著力更強，更耐用；

2、自主研發數控系統，可定制化生產滿足您非常規需求；

3、17年管桁架、鋼結構、壓力容器管子相貫線切割的解決方案經驗；

4、旋轉軸和軸向移動軸均采用伺服驅動，平穩性好；

5、藍訊自主開發的相貫線編程軟件，提供多種管子相貫節點的參數化編程，從而能很好解決其它廠家2聯動相貫線設備無法解決的管子壁厚干涉問題。

6、全國免費送貨上門（西藏、新疆、黑龍江等偏遠地方除外）；

7、20余名專業的安裝技術人員，全國免費服務；

8、切割和焊接產品規格齊全，一站式采購性價比更高，服務保障；

?

專業銷售團隊咨詢電話【7:00至23:0】

好貨專線-龍經理：１８９７１６８８９２３

華東地區-補經理１８９７１６８８９１３

華北地區-熊經理１８９７１６８８１３７

華中地區-龍經理１８９７１６８８９２３

華南地區-聶經理１８９７１６８８１３１?

西北地區-陳經理１８９７１６８８９１６?

西南地區-劉經理１５３７７５９９９５１

東北地區-金經理１８０８６４３５２２０

安徽專線-馬經理１８０８６００２８０９

山東專線-丁經理１８９７１６８８９２７

江浙專線-周經理１８９７１６８８１３３

技術支持-補總監１５３０７１３７３６０

二、ZLG-32H數控相貫線切割機適用切割范圍
當管壁厚度較小，對焊接坡口要求不高時，可采用3軸2聯動相貫線切割機。

2聯動軸，即管子轉動及割炬沿管子軸向移動。該兩軸聯動，即可走出相貫線軌跡。再加上割炬升降，即為3軸2聯動。

3軸2聯動相貫線切割機，割炬不能偏擺，切割過程中，割炬始終垂直于鋼管表面，因而切割面也始終垂直于管壁。
運動軸? ? ?切割機軸數選擇? ? ? ? ? ? ?活動范圍
? X軸? ? ? 管件旋轉軸? ? ? ? ? ? ? ? ? 360°自由回轉
? Y軸? ? ? 割炬沿管件軸向水平移動軸? ? 行程2000mm
? Z軸? ? ? 割炬升降體上下移動軸? ? ? ? 行程200mm
Z軸升降軸? 手動移動機頭升降軸? ? ? ? ? 行程400mm

?

三、ZLG-32H數控相貫線切割機產品主要特點

1. 采用武漢藍訊自主知識產權的3軸2聯動相貫線數控系統，適用于不需要開坡口的管子相貫線切割；
2. 標配為火焰切割方式，可選配弧壓自動調高實現等離子切割；
3.火焰切割管壁厚度在6~50mm之間，等離子切割管壁厚度，由等離子電源功率來決定。
4. 標配載重2噸；
5.?卡盤箱采用伺服驅動，其他采用三相交流高壓步進驅動技術，電機驅動力矩大，電機噪音低；如果管徑超過300，建議選配松下伺服驅動。
6.可選配藍訊自主開發的3軸2聯動相貫線編程軟件，從而能很好解決其它廠家2聯動相貫線設備無法解決的管子壁厚干涉問題；
?
四、ZLG-32H數控相貫線切割機主要技術參數

1、管徑范圍：30-300和60-600兩種規格。
2、切割長度：主機導軌和相貫線導軌長6m，有效切割范圍4m，可以根據實際需要加長。
3、數控火焰切割壁厚：6－50mm。
4、數控等離子切割壁厚：根據等離子電源決定。
5、整機運行速度：0-3500mm/min。
6、設定速度誤差：≤±5％。

?

?? 武漢藍訊17年專業從事數控金屬切割機（包括：數控火焰等離子切割機、數控管子相貫線切割機、金屬光纖激光切割機，H型鋼數控切割機）和自動焊接機器人（包括：多關節焊接機器人、大型龍門式焊接機器人），專業研發、設計、制造、銷售、服務生產廠家，產品出口墨西哥、俄羅斯、 、泰國、印度尼西亞、卡塔爾、迪拜、新加坡、印度、巴西、澳大利亞等國家，現擁有數千家國內外用戶。

武漢藍訊系列產品如下：

【鋼板火焰等離子切割系列】? ? ? ?

龍門式數控切割機：鋼板寬度2m~6m,長度,厚度不限

臺式等離子切割機：鋼板范圍1.5*3m,厚度10mm內

便攜式數控切割機：鋼板范圍1.5*3m、1.5*6m

?

【金屬激光切割系列】? ? ? ??? ? ?? ? ? ??

鋼板激光切割機：鋼板范圍1.5*3m，厚度20mm內

鋼管激光切割機：管徑30-250mm，長度3~6m

激光板管切割機：鋼板范圍1.5*3m，管徑30-250mm

?

【鋼管切割系列】? ? ? ? ? ? ? ??? ?? ? ? ? ? ??

多軸坡口相貫線切割機：管徑30-600mm或特制,坡口相貫切割

3軸2聯動相貫線切割機：管徑30-600mm或特制,不打坡口相貫切割

便攜式圓管切割機：管徑30-250,載重在500KG,不打坡口相貫切割

方管相貫線切割機：方管，矩形管，不打坡口切割

?

【板管等離子切割系列】? ? ? ??? ??? ?

龍門式板管切割機：鋼板寬度2m~6m，長度不限；管徑30-300mm/60-600mm

便攜式板管切割機：鋼板范圍1.5*3m、1.5*6，管徑30-250mm，長度3~6m

?

【自動焊接系列】? ? ? ? ? ??? ??? ??? ?

龍門自動焊接設備：焊接寬1.5至4m,高度1-3m,大幅面碳鋼、不銹鋼等工件焊接

6關節焊接機器人：適合于半徑為1.4m以內的小工件碳鋼、不銹鋼等工件焊接

?

【H型鋼切割系列】? ??? ? ? ? ? ??

H型鋼數控切割機：適合于H型鋼、L型鋼，T型鋼，槽鋼切割

?
