| 材質 | 鋁合金 |
|---|---|
| 產地 | 陜西 |
| 產品名稱 | 一體化火焰檢測器 |
| 結構形式 | 臥式 |
| 連接形式 | 法蘭 |
| 售后服務 | 終身保固 |
| 執行質量標準 | 國標 |
| 品牌 | 科匯熱工 |
| 型號 | FZWJ-A |
| 加工定制 | 是 |
一、概述

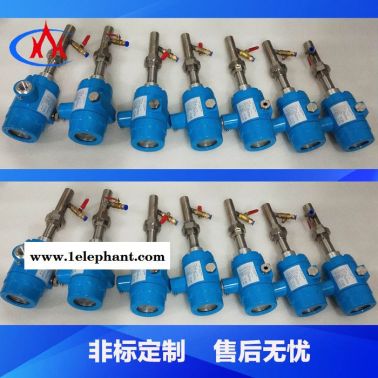

ZWJ-A防爆一體式火焰檢測器用于燃氣，燃油工業燃燒器的火焰檢測器，該監測只對火焰產生的紫外線敏感，對燈光和爐膛的高溫輻射無反映，結構新穎。Uv探頭與控制電給一體化直接連接在燃燒器接口，使用方便，抗干擾性強，安裝方便，性能穩定可靠。
功能：控制點火器自助點火器。燃燒器著火時，監測器自動打開燃料閥， 保持燃料正常供應。點火時自動關閉燃料閥，并報警。
二、主要技術參數：
1.電源：220V±10% 50/60HZ
2.火焰檢測：UV傳感器
3.工作溫度： -20℃～80℃
4..檢測響應時間：≤0.2秒
5.光譜響應范圍： 190--280nm
6.防護等級：IP65
7.檢測對象：燃氣、燃油
8.輸出信號：一組無源開關量信號（干接點）
9.殼體：鑄鋁型
10.安裝螺紋：G1內螺紋。
11.檢測孔內徑：φ22，溫度過高需要加裝冷卻風。
三、端子接線示意圖
打開后蓋將連接線接在端子排上
接線端子排如圖所示
四、安裝
1、產品配有帶法蘭的萬向安裝支架，可根據需要調整。
2、接線時，如監測器安裝在支架上，端子接線可以從殼體右側出線口連接。，如不使用支架時也可由監測器底部引線。
