| 加工定制 | 是 |
|---|---|
| 類型 | 光電液位開關 |
| 測量范圍 | 常規液體 |
| 輸出電流 | 常開開關型號（mA） |
| 測量精度 | ±0.5mm |
| 工作溫度 | -10～60（℃） |
| 材質 | 透明ABS |
| 電源電壓 | +DC12～24v |
| 適用范圍 | 小于1000LUX光照環境 |
| 線長 | 200mm |
| 品牌 | 海谷電子 |
| 型號 | WLS-03 |
一肉敏、產品簡介

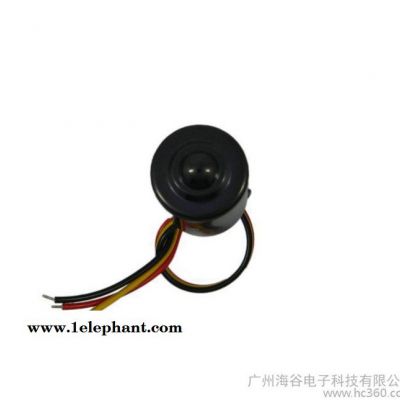

WLS-03型光電式水浸探測器常應用于空調機站带污、精密機房根朱、倉庫悼枢、城市供水佩捎、高樓水池等需要對水泄漏及積水進行報警的場所博助。
二蚓庭、電路檢測原理
光電式水浸傳感器是采用光電式傳感頭為敏感單元址晕，利用全內反射原理，通過在裝置頭部的塑料圓頂內罩的發光管及探測器來實現顿锰。該傳感器為電壓輸出型谨垃，當傳感器浸入水里時，信號輸出由高電平轉為低電平撵儿，從而監測水位的變化乘客。
三、主要技術指標
■供電電壓：12VDC±5%
■ 未浸水信號輸出：高電平（大于10V）
■ 浸水信號輸出：低電平（小于0.02V）
■ 工作溫度范圍：-20~70℃
■ 線長：250mm±5mm
■ 外殼材料：PC工程塑料（ROHS）
四淀歇、外形尺寸：(mm)
五、接線定義：
1－紅－ 12V電源正
2－黃－ 信號輸出
3－黑－ COM端
六匈织、功能示意圖：
七浪默、注意事項：
■ 禁止反向供電
■ 禁止測量氯化物溶劑，禁止打開傳感器外殼
■ 使用過程中圣掷，建議定期（1~6個月）維護傳感器薛淆，保持傳感頭表面清潔
