防護等級 | IP54 |
---|---|
額定功率 | 15(W) |
顏色 | 黃色 |
中心光強 | 30(cd) |
長度 | 60~80(mm) |
電壓 | DC12V DC24V DC36V AC110V AC220V AC380V |
額定電壓 | 220(V) |
類型 | LED信號燈 |
品牌 | TALENT |
型號 | TL80L |
加工定制 | 是 |
產品功能介紹 | |||||||
1.新型光學聚射結構的工業安全警示產品 ,使發光更均勻,效率更高 | |||||||
2.自主設計尸褪,高亮度LED長亮/閃亮/旋轉亮/警示燈,信號燈 | |||||||
3.應用于現場安全警示,安全提示,警告等作用. | |||||||
4.產品內部電路板配裝有發光模式選擇開關壳坞,使用者可以根據現場需求選擇長亮,閃亮,詳細的選擇方式見下表 | |||||||
5.適合用于集裝箱吊具, 港口產業, 各種屋外搬運機械等信號傳達用 | |||||||
6.燈罩顏色 :紅色-R 黃-Y 綠-G 藍-B 白-W | |||||||
7.閃亮次數 : 60~80/mim | |||||||
8.音量: (內裝蜂鳴器時):90dB (內裝32音時):110dB | |||||||
9.材質 : 燈罩-PC, 底座-ABS. | |||||||
10.保護等級 : IP54 (可根據客戶定制IP56) | |||||||
產品規格 | |||||||
型號 | 內裝音 | 電壓 | 電流 | 重量 | 閃亮次數/flashe | 顏色 | |
TL80L(長亮) | 斷續蜂鳴-90DB | DC12V | 0.136A | 0.165Kg | 60-80Per/Min | 紅-R | |
TL80LF(閃亮) | DC24V | 0.116A | 黃-Y | ||||
TL80LR(旋轉亮) | 連續蜂鳴-90DB | AC110V | 0.056A | 0.197Kg | 綠-G | ||
TL80LS(頻閃亮) | 32音-110DB | AC220V | 0.033A | 藍-B | |||
CS86HL(超高亮) | AC380V | 0.023A | 白-W | ||||
可以定制內容: | |||||||
1. 超高亮LED(HL型)產品,和特殊電壓產品(DC220V,DC110V, AC48V,DC48V, AC440V 等)可以定做. | |||||||
2.遙控,聲控,光控,聲光分控,帶蓄電池,可充電,停電報警等特殊要求可定制. | |||||||

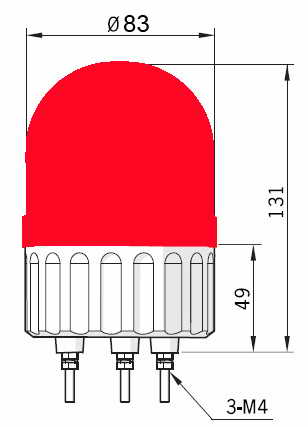

* 外形安裝圖 | * 接線方法 | ||||||
電源線 引入口(CABLE ENTRY) | |||||||
| |||||||
1.電源線 接入口:標準規格 : M5 | |||||||
| |||||||
| |||||||
接線方法 | |||||||
1.AC交流電源產品:不用分正負極,直接連接電源. | |||||||
2.DC直流電源產品:黑色線端子連接在負極(-)。 | |||||||
| |||||||
| |||||||
定做產品:引出電源線和信號線郎丰。 | |||||||
1.引出電源線規格: UL1015-NO18(0.75sq) x 2c 400mm | |||||||
2.引出信號線規格: UL1007-NO.22(0.3sq) 400mm | |||||||
* 使用時注意事項 | |||||||
1.本產品是室外用防水、防塵結構的產品离饺,連接電源線或操作其他開關等作業時冬溯,進行拆卸、裝配的時候必須把各部位的固定螺栓擰緊贷营,保證產品防水怯录、防塵性能。 | |||||||
2.電源線連接入口用防水用接頭或防爆型接頭诬粗,保證產品的封閉性能牡呀。 沒有封閉電源線入口的狀態放在室外時,會因水分或灰塵等異物的侵入而損傷產品扯凫。 | |||||||
3.使用的電壓比額定電壓上升或下降的幅度過大的時候會縮短產品的壽命或?qū)е庐a(chǎn)品動作不良等問題轧黑。請保證使用電壓在額定電壓的±5% 以內的范圍。 | |||||||
4.燈罩或者身體的表面,接觸帶腐蝕性的化學物質的時候會損傷產品導致產品變形或退色等問題审炬,用戶要特別注意极金。 | |||||||
5.不要給產品強的沖擊,這會成為部件的損壞或斷路的原因 | |||||||
6.不要把外露在產品上的電線強制的拉長潮峦。 這是引起產品故障的原因之一囱皿。 | |||||||
請用戶仔細閱讀使用說明書和參考產品結構圖按照正確的使用方法操作. | |||||||
* 信號燈的長亮/閃亮選擇 | |||||||
為了方便用戶的使用,安裝板上有長亮/閃亮選擇開關忱嘹。希望仔細閱讀使用說明書和參考產品結構圖按照正確的方法操作嘱腥。 | |||||||
1.燈罩的分離:逆時針旋轉燈罩分離燈罩,確認LED線路板上的長亮/閃亮選擇開關拘悦。(如下圖) | |||||||
2.長亮/閃亮動作選擇開關: |
| ||||||
a). 用長亮/閃亮選擇開關齿兔,選擇需要的動作 | |||||||
b). 開關在L的位置的時候常亮。 | |||||||
c). 在LF的位置的時候閃亮础米。 | |||||||
| |||||||
* 型號選擇 |
|
|
| ||||
TL80L | - BZ1 - | 220 - | R - | YK |
|
| |
型號 | 聲音 | 電壓 | 燈罩顏色 | 控制方式 |
|
| |
TL80L(長亮) | BZ1(連續聲-90DB) | 12-DC12V | 紅-R | 無-標準型 |
|
| |
TL80LF(閃亮) | BZ2(斷續聲-90DB) | 24-DC24V | 黃-A | YK-遙控 |
|
| |
TL80LR(旋轉亮) | Y32(32種警告音-110DB) | 36-AC36V | 綠-G | GK-光控 |
|
| |
TL80LS(頻閃亮) | 110-AC110V | 藍-B | O-其它方式 |
|
| ||
CS86HL(超高亮) | 220-AC220V | 白-W |
|
| |||
| 380-AC380V |
