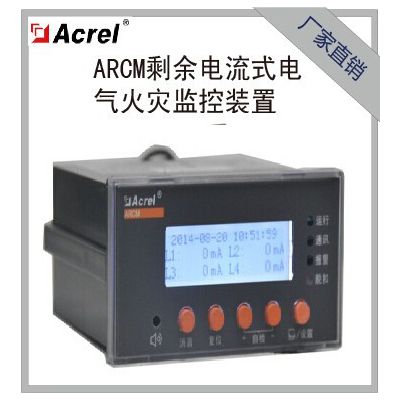

ARCM200BL 液晶顯示 剩余電流式電氣火災監控探測器

1  概述
  ARCM剩余電流式電氣火災監控裝置安裝在0.4kV低壓配電系統中妇穴，用于檢測TN-C-S、TN-S及局部TT系統中的剩余電流隶债、溫度等有關電氣火災隱患產生的電氣參數腾它，當被保護線路中監控裝置參數超過報警設定值時，能發生報警和控制信號死讹，以便消除剩余電流引起的電氣火災隱患瞒滴。產品采用RS485總線進行通訊，可以與其它監控報警器赞警、監控單元或監控主機聯合組成火災監控系統妓忍，可根據用戶需要選擇集中總線型的信息管理模式或功能分區型的信息管理模式。
        適用于智能樓宇愧旦、高層公寓世剖、 、飯店锥桐、商廈菲贝、工礦企業**重點消防單位以及石油化工、文教衛生鳄砸、金融威跟、電信等領域，符合GB 14287.2-2005《電氣火災監控系統第2部分：剩余電流式電氣火災監控探測器》及GB 13955-2005《剩余電流動作保護裝置的安裝和運行》的標準拇支。

2  適用環境
  工作溫度：-10℃~+55℃
  儲存溫度：-20℃~+70℃
  相對濕度：≤95%不結露
  海拔高度：≤2500m
  污染等級：Ⅲ級麸颜，安裝類別：Ⅲ級

3  產品選型一覽表

4  產品介紹

4.1 ARCM200BL-J1、ARCM200BL-J4唬爹、ARCM200L-J8監控探測器
4.1.1 功能
  ● 可在線監測多路的漏電流朴魁，各相電纜溫度信號；
  ● 額定剩余電流動作值押赋，脫扣延時牙娇，可根據需要靈活設置，溫度動作值也可編程仙冕；
  ● 畫面暫留功能粱快，漏電故障發生時該通道顯示畫面暫留，表示該通道漏電或超溫時的值叔扼，方便上位機的故障記錄事哭；
  ● 采用現場總線通信技術，上位機管理軟件可以時刻監控現場的運行情況，及時發現報警信息鳍咱。通過RS485接口降盹，標準MODBUS協議可以與各種標準系統相連；
        ● ARCM200L-J1谤辜、ARCM200L-J4具有事件存儲功能蓄坏，報警器能夠記錄報警發生的時間、類型丑念、參數涡戳，根據報警記錄可以分析現場的用電情況，為消除故障提供依據脯倚；
  ● 集成度高渔彰，網絡化，智能化程度高鸯流，動作特性合理绎疟；
  ● 適用于0.4kV電壓等級TN-C-S、TN-S及局部TT系統蘸暮。

4.1.2 技術參數

4.1.3 接線端子

ARCM200BL-J1、ARCM200BL-J4

ARCM200L-J8

5  附件
5.1 AKH-0.66L系列模擬型剩余電流互感器
5.1.1 產品外觀

5.1.2 互感器選型表

5.2  AKH-0.66LXXD系列數字型剩余電流互感器
5.2.1 功能
  ● 實時監測單回路剩余電流埂帜，并可根據設定進行報警懊据；
  ● 額定剩余電流動作值和動作延時，可根據需要靈活設置跑科；
  ● 數字處理模塊直接嵌入到互感器內部接纽，實現了互感器數字化，信號可靠性高贝渣；
  ● 具有事件存儲功能阶铝，報警器能夠記錄報警發生的時間、參數确告，根據報警記錄可以分析現場的絕緣情況惊也，為消除故障提供依據；
  ● 采用現場總線通信技術遇患，上位機管理軟件可以時刻監控現場的運行情況统台，及時發現報警信息。通過RS485接口啡邑，標準MODBUS協議可以與各種標準系統相連贱勃；
  ● 適用于0.4kV電壓等級TN-C-S、TN-S及局部TT系統谤逼。

5.2.2 技術參數

5.2.3 互感器選型表


5.2.4 接線端子

5.3  ARCM-NTC溫度傳感器

  溫度傳感器為一熱敏電阻NTC贵扰，它提供0～120℃的溫度監控基準，可以用來監測線纜或配電箱體的溫度流部，提供溫度保護戚绕。
