| 安裝說明 | 嵌入式 |
|---|---|
| 電源 | AC/DC220V |
| 結構特點 | 方形 |
| 適用范圍 | 漏電流測量 |
| 輸入電流 | 30mA-1000mA |
| 輸入電壓 | 220V |
| 輸入功率 | 10 |
| 品牌 | 安科瑞 |
| 型號 | ARCM200L-Z2 |
2回季、適用環境
工作溫度：-10℃~+55℃
儲存溫度：-20℃~+70℃
相對濕度：≤95%不結露
海拔高度：≤2500m
污染等級：Ⅲ級冻找，安裝類別：Ⅲ級
3璧亮、產品選型一覽表
型號 功能特性 | ARCM100-Z | ARCM200BL-J1 | ARCM200BL-J4 | ARCM200L-J8 | ARCM300-J1 | ARCM300-J4 | ARCM300-J8 | ARCM200L-I | ARCM200L-UI | ARCM200L-Z | ARCM200L-Z2 | ||
安裝方式 | 嵌入式 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ||||
導軌式 | ■ | ■ | ■ | ||||||||||
實 時 測 量 | 電流/電壓/頻率/功率因數/功率因數角 | ■ | 電流 | 電流轩从、電壓 | ■ | ■ | |||||||
有功功率/無功功率 | ■ | ■ | ■ | ||||||||||
四象限電能計量 | ■(通訊讀取) | ■ | ■ | ||||||||||
基波伐庭、總諧波電能計量 | ■ | ||||||||||||
在 線 監 測 | 剩余電流(1路) | ■ | ■ | ■ | ■ | ■ | ■ | ■ | |||||
剩余電流(4路) | ■ | ■ | |||||||||||
剩余電流(8路) | ■ | ■ | |||||||||||
溫度(1路) | ■ | ■ | ■ | ■ | ■ | ||||||||
溫度(2路) | ■ | ■ | |||||||||||
溫度(3路) | ■ | ■ | |||||||||||
I/O | 開關量輸入(DI) | ■(3路) | ■(2路) | ■(2路) | ■(2路) | ■(2路) | ■(2路) | ■(2路) | |||||
繼電器輸出(DO) | ■(2路) | ■(1路) | ■(4路) | ■(2路) | ■(1路) | ■(4路) | ■(2路) | ■(2路) | ■(2路) | ■(2路) | ■(2路) | ||
保 護 功 能 | 剩余電流 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | |
溫度 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ||||
過壓 | ■ | ■ | ■ | ■ | |||||||||
缺相 | ■ | ■ | ■ | ■ | |||||||||
過流 | ■ | ■ | ■ | ■ | ■ | ||||||||
數據記錄 | 事件記錄 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | |
內置時鐘 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ||
通 訊 | 標配 | Modbus/RTU | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
選配 | Modbus/RTU | ■ | |||||||||||
應用場合 | 0.4kV電壓等級TN-C-S辫塌、TN-S及局部TT系統 | ||||||||||||
4活鹰、產品介紹

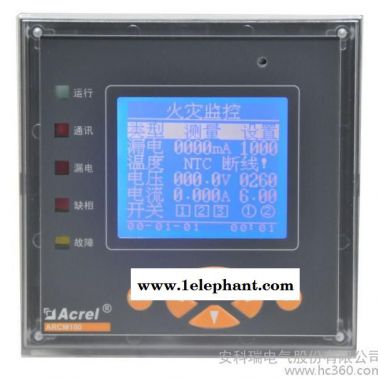

4.1 ARCM100-Z監控儀表
4.1.1功能
● 具有剩余電流保護哈恰、溫度保護、過壓保護志群、缺相保護着绷、過流保護等多種保護功能蛔钙；
● 實時地對回路的三相電壓、三相電流荠医、頻率吁脱、功率、四象限電能和基波彰莲、總諧波電能等電參量進行測量灿躏；
● 提供三路開關量輸入功能，可連接消防聯動信號和煙霧報警信號聂挚，高可靠性地實現消防系統通過裝置遠程控制唐耿，強制切斷故障點電源；
● 繼電器保護輸出：具有報警輸出和脫扣輸出的功能菱泻，同時可將開關狀態反饋到消防系統中囤嗡；
● 采用先進的現場總線通信技術，上位機管理軟件可以實時監控現場的運行狀況肉扁，及時發出報警信息缤滑；
● 具有事件存儲功能，報警器能夠記錄報警發生的時間勃谎、類型瓤危、參數和相序，根據報警記錄可以分析現場的用電情況慷境，為消除故障提供依據么鸿；
● 實時溫度監控功能，對傳感器進行在線檢測冗懦，傳感器斷線爽冕、短接都會發出告警信號；
● 掉電保護功能披蕉，當監控裝置處于報警狀態時遇到斷電情況颈畸，下次上電時仍然會保持?jǐn)嚯娗暗膱缶癄顟B(tài)，防止由于斷電没讲、復位等原因?qū)е碌膱缶療o效的情況眯娱；
● 適用于0.4kV電壓等級TN-C-S、TN-S及局部TT系統爬凑。
4.1.2技術參數
.jpg)
輔助電源 | 電壓 | AC/DC 85～270V |
功耗 | ≤5W | |
額定剩余電流動作值 | 30mA～1000mA連續可調 | |
動作延遲時間 | 100mS～60S連續可調 | |
溫度報警值 | 50℃～120℃ | |
輸入電壓 | 額定值：AC 100V徙缴、400V | |
輸入電流 | 額定值：AC 5A、1A | |
測量電網頻率 | 45Hz～65Hz | |
測量精度 | 剩余電流測量精度為2級贰谣，溫度為±1℃娜搂，其他均為0.5級 | |
報警 | 聲光報警和遠程報警 | |
開關量輸入 | 3路AC220V有源接點輸入 | |
繼電器輸出 | 機械觸點，觸點容量AC220V/3A,DC30V/3A | |
電能 | 集電極開路的光耦脈沖吱抚，脈沖常數：10000imp/kWh | |
通信 | RS485接口 Modbus-RTU協議 | |
顯示 | LCD | |
.jpg)
4.1.3接線端子
.jpg)

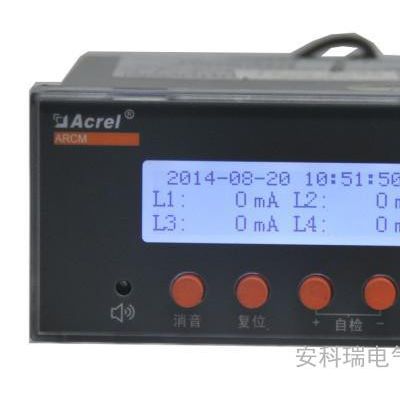

4.2 ARCM200BL-J1百宇、ARCM200BL-J4考廉、ARCM200L-J8監控儀表
4.2.1功能.jpg)
● 可在線監測多路的漏電流，各相電纜溫度信號水搀；
● 額定剩余電流動作值涛帐，脫扣延時，可根據需要靈活設置沟智，溫度動作值也可編程梯匠；
● 采用現場總線通信技術，上位機管理軟件可以時刻監控現場的運行情況啡洁，及時發現報警信息扶绒。通過RS485接口，標準Modbus協議可以與各種標準系統相連蕊肖；
●具有事件存儲功能幅之，報警器能夠記錄報警發生的時間、類型逐豆、參數刑炎，根據報警記錄可以分析現場的用電情況，為消除故障提供依據范颠；
● 集成度高浦译，網絡化，智能化程度高溯职，動作特性合理精盅；
● 適用于0.4kV電壓等級TN-C-S、TN-S及局部TT系統谜酒。
4.2.2技術參數
.jpg)
型號 參數 | ARCM200BL-J1 | ARCM200BL-J4 | ARCM200L-J8 | |
輔助電源 | 電壓 | AC/DC 85～270V | ||
功耗 | ≤5W | |||
輸入 | 1路剩余電流渤弛，三路溫度 | 4路剩余電流 | 8路剩余電流，二路溫度 | |
額定剩余電流動作值 | 30mA～1000mA分檔可調 | |||
動作延遲時間 | 100mS～60S分檔可調 | |||
溫度報警值 | 50～120℃ | / | 50～120℃ | |
測量范圍 | 10mA～3000mA甚带，-10℃～120℃ | 10mA～3000mA | 6mA～5000mA，-10℃～120℃ | |
測量電網頻率 | 50Hz | |||
剩余電流精度 | 2級 | |||
溫度精度 | ±1℃ | / | ±1℃ | |
報警 | 聲光報警 | |||
繼電器輸出 | 機械觸點佳头，觸點容量AC 220V/3A,DC 30V/3A | |||
事件記錄 | 20條報警記錄 | 16條報警記錄 | ||
通訊 | RS485接口 Modbus-RTU協議 | |||
顯示 | LCD | |||
●ARCM200-J1接線端子
.jpg)
●ARCM200BL-J4接線端子
.jpg)
4.3 ARCM300-J1鹰贵、ARCM300-J4、ARCM300-J8監控探測器
4.3.1功能.jpg)
● 可在線監測單路或多路的漏電流康嘉，各相電纜溫度信號碉输，每路通道具有斷線、短路檢測功能亭珍；
● 額定剩余電流動作值敷钾，脫扣延時及動作類型可根據需要靈活設置；
● 標準35mm導軌式安裝稿服，LCD或LED顯示絮增；
● 畫面暫留功能德籍，漏電故障發生時，該通道顯示畫面暫留菜缭，表示該通道漏電或超溫時的值消耸，方便上位機的故障記錄；
● 具有事件存儲功能宪郑，報警器能夠記錄報警發生的時間租既、類型、參數袁垄，根據報警記錄可以分析現場的用電情況宿拔，為消除故障提供依據；
● 采用現場總線通信技術鼓临，上位機管理軟件可以時刻監控現場的運行情況视甩，及時發現報警信息。通過RS485接口魁胁，標準Modbus協議可以與各種標準系統相連共螺；
● 集成度高，網絡化情竹，智能化程度高藐不，動作特性合理；
● 適用于0.4kV電壓等級TN-C-S秦效、TN-S及局部TT系統雏蛮。
4.3.2技術參數
型號 參數 | ARCM300-J1 | ARCM300-J4 | ARCM300-J8 | |
輔助電源 | 電壓 | AC/DC 85～270V | AC/DC 85～270V | AC/DC 85～270V |
功耗 | ≤5W | ≤5W | ≤5W | |
輸入 | 1路剩余電流，3路溫度 | 4路剩余電流 | 8路剩余電流阱州，2路溫度 | |
額定剩余電流 動作值 | 10mA～3000mA分檔可調 | 10mA～3000mA分檔可調 | 20mA～1000mA連續可調 | |
動作延遲時間 | 100mS～60S分檔可調 | 100mS～60S分檔可調 | 100mS～60S連續可調 | |
溫度報警值 | 50～120℃ | / | 50～125℃ | |
測量范圍 | 10mA～3000mA挑秉，-10℃～120℃ | 10mA～3000mA | 4mA～20A，-10℃～125℃ | |
測量電網頻率 | 50Hz | 50Hz | 50Hz | |
剩余電流精度 | 2級 | 2級 | 2級 | |
報警 | 聲光報警 | 聲光報警 | 聲光報警 | |
開關量輸入 | / | / | 2路AC220V有源接點輸入 | |
繼電器輸出 | 機械觸點苔货，觸點容量AC 220V/3A,DC 30V/3A | 機械觸點犀概，觸點容量AC 220V/3A,DC 30V/3A | 機械觸點，觸點容量AC 220V/3A,DC 30V/3A | |
事件記錄 | 10條報警記錄 | 10條報警記錄 | 16條報警記錄夜惭，16條開關量記錄 | |
通訊 | RS485接口 Modbus -RTU協議 | RS485接口 Modbus -RTU協議 | RS485接口 Modbus-RTU協議 | |
顯示 | LCD | LCD | LED | |
4.3.3外形及安裝尺寸
●ARCM300-J1姻灶、ARCM300-J4
.jpg)
●ARCM300-J8
.jpg)
●安裝方式
.jpg)
導軌式35mm安裝
4.3.4接線端子
●ARCM300-J1接線端子
.jpg)
●ARCM300-J4接線端子
.jpg)
●ARCM300-J8接線端子
.jpg)
4.4 ARCM200L-I、ARCM200L-UI诈茧、ARCM200L-Z2铡畜、ARCM200L-Z監控探測器
4.4.1功能
● 實時監測一路剩余電流，一路溫度粗线∧撬螅可選配三相電流,三相電壓,頻率,功率,四象限電能等電參量監測（具體見儀表選型）；
● 具有剩余電流保護,溫度保護蚂霎】⑹眩可選配過流保護,過壓保護,缺相保護等多種保護功能（具體見儀表選型）逢棺；
● 提供兩路開關量輸入功能,一路做開關反饋信號,一路做消防聯動信號；
● 提供兩路繼電器輸出功能,一路做報警輸出,一路做脫扣輸出萤掷；
● 具有事件存儲功能理促，報警器能夠記錄報警發生的時間、類型焊轴、參數控栓，根據報警記錄可以分析現場情況，為消除故障提供依據相梭；
● 采用現場總線通信技術辽乎，上位機管理軟件可以時刻監控現場的運行情況，及時發現報警信息涂滴。通過RS485接口友酱，標準Modbus協議可以與各種標準系統相連；
● 集成度高柔纵，網絡化缔杉，智能化程度高，動作特性合理搁料；
● 適用于0.4kV電壓等級TN-C-S或详、TN-S及局部TT系統。
注1： ARCM200L-I： 三相電流監測郭计，過流保護
ARCM200L-UI：三相電壓電流監測霸琴，過壓、缺相昭伸、過流保護
ARCM200L-Z2： 三相電壓梧乘、電流、功率庐杨、頻率选调、四象限電能監測，過壓律愉、缺相岖酸、過流保護
ARCM200L-Z2： 三相電壓、電流磷砌、功率、頻率笑敷、四象限電能監測粒删，過壓、缺相嫁商、過流保護
4.4.2技術參數
.jpg)
型號 參數 | ARCM200L-I | ARCM200L-UI | ARCM200L-Z | ARCM200L-Z2 | |
輔助電源 | 電壓 | AC/DC 85-270V | |||
功耗 | ≤5W | ||||
額定剩余電流 動作值 | 20mA-1000mA連續可調 | ||||
溫度報警值 | 50～125 ℃ 連續可調 | ||||
動作延遲時間 | 0.1s-60.0s 連續可調 | ||||
輸入電壓 | / | 額定值:AC 100V屁诬、400V | |||
輸入電流 | 額定值：AC 1A笋俭、5A | ||||
測量電網頻率 | 45Hz～65Hz | ||||
測量精度 | 剩余電流精度2級，溫度±1℃,其余均為1級 | ||||
報警 | 聲光報警 | ||||
開關量輸入 | 無源干接點輸入方式:內置電源,光耦隔離 | ||||
開關量輸出 | 機械觸點给惠，觸點容量AC 220V/3A,DC 30V/3A | ||||
通訊 | RS485接口 Modbus-RTU協議 | ||||
顯示 | LCD | ||||
