| 品牌 | 安科瑞 |
|---|---|
| 型號 | DDSD1352 |
| 加工定制 | 是 |
了解更多請聯系我們
安科瑞電氣股份有限公司
地址：上海市嘉定區育綠路253號
產品技術支持瞳竖、詢價风喇、采購徽榄、服務
聯系人：肖小姐
手機：18721676369 QQ：2880635304
電話：021-69153965 傳真號碼：021-69155331
1 概述
終端電能計量表計采用DIN35mm導軌式安裝結構麻掸、LCD顯示母廷，測量電能及其它電參量，可進行時鐘算墨、費率時段等參數設置宵荒，并具有電能脈沖輸出功能汁雷；可用RS485通訊接口與上位機實現數據交換净嘀。
該電能表具有體積小巧、精度高侠讯、可靠性好挖藏、安裝方便等優點，性能指標符合國標GB/T 17215-2002厢漩、GB/T 17883-1999和電力行業標準DL/T614-2007對電能表的各項技術要求膜眠，適用于政府機關和大型公建中對電能的分項計量，也可用于企事業單位作電能管理考核溜嗜。
2 適用環境
正常工作溫度：-10℃～+45℃
極限工作溫度：-20℃～+60℃
儲存溫度：-40℃～+70℃
相對濕度：≤95%（無凝露）
海拔高度：≤2500m
3 產品選型一覽表
4 產品介紹
4.1 DDS1352計量?jī)x表
4.1.1功能
● 計量
計量單相有功總電能宵膨，反向計入總電能
● 顯示
6位寬溫型LCD顯示；有功電能脈沖LED指示
● 輸出
有功電能脈沖輸出丢墅，無源光電隔離型輸出端口
4.1.2技術參數
項 目 | 性能參數 | |
電氣 特性 | 參比電壓 | AC220V |
工作電壓 | 0.7Un~1.2Un | |
電流規格 | 5(30)A | |
額定頻率 | 50Hz | |
準確度等級 | 有功1.0級 | |
電壓線路功耗 | ≤1W兔憨，5VA | |
電流線路功耗 | ≤1VA | |
電能脈沖輸出 | 光耦隔離，集電極開路輸出莽简，脈寬80ms±20ms | |
機械特性 | 外形尺寸 | 18×91×64mm扶楣，1模數 |
最大接線能力 | 6mm2 | |
環境 條件 | 工作溫度 | -20℃~+60℃ |
存儲溫度 | -40℃~+70℃ | |
相對濕度 | ≤95℅（無凝露） | |
4.1.4接線端子

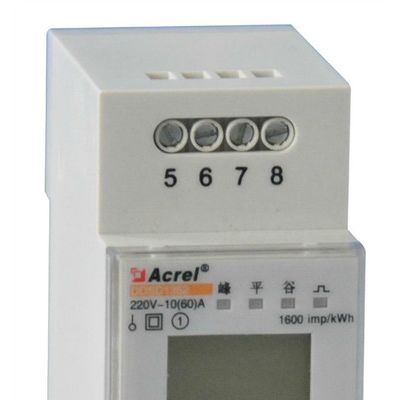

4.2 DDSD1352計量?jī)x表
4.2.1 功能(■代表：標配功能；□代表：可選功能)
4.2.2 技術參數
4.2.3 外形尺寸
4.2.4 接線端子
4.3 DDSY1352計量?jī)x表
4.3.1功能
● 計量雙方向有功電能（反向計入正向）
● 預付費功能淹宽，實現先交費后用電
● 預報警與專用預付費斷路器控制信號輸出功能
● 采用接觸式邏輯加密卡睬毒，確保電量矿钩、電費等數據安全存儲
● 有功電能脈沖輸出，光電隔離
● LCD液晶顯示
● 多電參量測量
● RS485通訊遣株，Modbus-RTU協議（可選）
● 配套的IC卡預付費管理系統蛀家，采用大型數據庫、數據容錯和高強度動態加密等先進的技術革哄，操作方便畅廷，安全性和可靠性極高。具有完備的售電管理功能功能
4.3.2技術參數
項 目 | 性能參數 | |
電氣 特性 | 參比電壓 | AC 220V |
工作電壓 | 0.9Un~1.1Un | |
電流規格 | 10(60)A | |
額定頻率 | 50Hz | |
準確度等級 | 有功1級 | |
時鐘準確度 | 日誤差≤0.5s/d | |
電壓線路功耗 | ≤2W泉钮，10VA | |
電流線路功耗 | ≤4VA | |
電能脈沖輸出 | 無源輸出麸塞，外接電源DC+5V-+24V，脈寬80ms±20ms | |
通訊 | RS485接口涧衙，Modbus-RTU協議（或DL/T645規約） | |
機械特性 | 外形尺寸 | 72×86×58mm哪工，4模數 |
最大接線能力 | 25mm2 | |
環境 條件 | 工作溫度 | -20℃~+60℃ |
存儲溫度 | -40℃~+70℃ | |
相對濕度 | ≤95℅（無凝露） | |
4.3.3外形尺寸
4.3.4 接線端子
4.4 DDSF1352計量?jī)x表 4.4.2技術參數 4.4.3 外形尺寸 4.4.4 接線端子 4.5 DTSF1352計量?jī)x表 4.5.2 技術參數 4.5.3 外形尺寸 4.5.4 接線端子 4.6 DTSD1352計量?jī)x表 4.6.2技術參數 4.6.3 外形尺寸 4.6.4 接線端子 4.7 安裝方式 |
